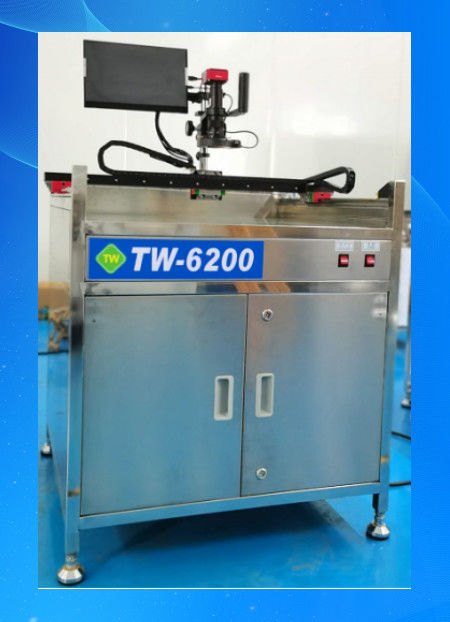

Máquina de inspección de pantallas industriales Resistente a la corrosión Durable

Equipo de inspección de plantillas manual de inspección en tiempo real, simple y conveniente TW-6200

Rango de detección:

Rango máximo de detección 750 mm * 750 mm

Una fuerte universalidad:

Apto para ensayos de malla de acero, malla de alambre y placa PCBA

Fácil de operar:

Detección manual en tiempo real, sencilla y conveniente

Composición de la máquina:

Cámara industrial y pantalla de visualización en tiempo real

Un componente importante del dispositivo, uno responsable de la obtención de imágenes y el otro responsable de la visualización de imágenes en tiempo real

Sistema de fuente de luz:

La combinación de una fuente de luz circular superior y una fuente de luz sin sombras inferior garantiza una visualización más clara de los resultados de detección.

Componentes estructurales:

1. Componentes de guía de alta precisión y de deslizador para una operación más fácil y suave;

2. Techo de vidrio templado con espejo;

3- Cuadro de acero inoxidable, resistente a la oxidación, resistente y duradero;

4Los componentes estructurales son anodizados en negro, que en general es hermoso y ligero.

Instrucciones de funcionamiento:

Preparación para el arranque

1. Confirme si el voltaje de entrada es correcto

2. Confirme si el enchufe de la caja eléctrica está fijo

3. Confirme que la conexión entre la cámara y la pantalla es correcta

4. Iniciación y depuración de pantalla de visualización

Encienda el interruptor de alimentación principal y el interruptor de pantalla de visualización

5. Instalación y uso del ratón

6Ajuste y uso de la pantalla de visualización

Cuando la pantalla de visualización está encendida y el ratón está conectado, haga clic derecho para mostrar la imagen que se muestra en la siguiente imagen a la derecha

Etapas de funcionamiento:

1. Encienda la energía y presione el botón [Power] en la parte inferior derecha del banco de trabajo

2Colocar la malla de acero a ensayar horizontalmente sobre la [Mesa de ensayo]

3Ajuste el brillo y el enfoque de la lente de la luz circular superior.

4Mantenga el reposabrazos y controle la dirección del eje XY para alinear la lente con cada posición a detectar.

5. Observe la pantalla de visualización en tiempo real para el juicio manual

Precauciones:

1. Al instalar la plataforma de ensayo, es necesario ajustar el nivel y fijar la copa de pie firmemente

2No coloque residuos en el carril de guía y en el banco de trabajo, y manténgalo en el horario previsto

3El riel de guía debe lubricarse regularmente.

4La máquina debe estar conectada a tierra de acuerdo con las regulaciones.

5La lente y la pantalla son instrumentos de precisión, con una ligera fuerza de control de movimiento.

Parámetros del producto:
