| Lugar de origen: | Shenzhen, China |
| Nombre de la marca: | TongWei |
| Certificación: | CE |
| Número de modelo: | El TC-6200 |
| Cantidad de orden mínima: | 1 Unidad |
|---|---|
| Precio: | negotiations |
| Detalles de empaquetado: | Embalaje al vacío + madera contrachapada |
| Tiempo de entrega: | 15-20 días laborables |
| Condiciones de pago: | Las condiciones de los productos incluidos en el presente Reglamento son las siguientes: |
| Capacidad de la fuente: | 300 unidades/año |
| Unidad de cámara: | 200-2000W de pixel de grado industrial de la cámara FOV15 * 22mm | Tamaño del monitor: | Display de alta definición de 13 " |
|---|---|---|---|
| Iluminación superior: | Luces LED de anillo | Luz de fondo inferior: | Gran fuente de luz blanca sin sombra |
| transmisión: | manual | Blanco de la detección: | Los demás componentes electrónicos |
| Tamaño de la mesa de trabajo: | Las medidas de seguridad se aplicarán a las medidas de seguridad. | Válvula de entrada: | El valor de las emisiones de CO2 es el valor de las emisiones de CO2 de los combustibles renovables. |
| Peso de la máquina: | 50 KILOGRAMOS | Tamaño de la máquina: | L 810 mm x 770 mm x H 1350 mm (altura incluida la pantalla y las ruedas) |
| Resaltar: | Mesa de inspección de plantillas multifunción,Cuadro de inspección de plantillas de PCB,Equipo de ensayo de plantillas de PCB industriales |
||

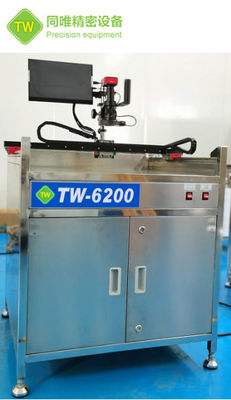

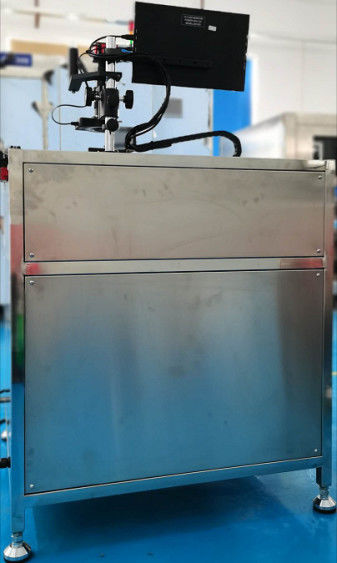

Equipo de ensayo de material electrónico de estencillas de estencillas de película negativa TW-6200
Especificidades:
La mesa de inspección de plantillas TW-6200 es un equipo de inspección de plantillas económico, equipado con una cámara industrial de alta definición, combinada con un sistema de fuente de luz sin sombras plano,la transmisión en tiempo real de la imagen de disparo al monitor para su identificación, reducir la dificultad de la inspección, mejorar la exactitud y la eficacia de la inspección.
Rango de detección:
Rango máximo de detección 750 mm * 750 mm
Una fuerte universalidad:
Apto para ensayos de malla de acero, malla de alambre y placa PCBA
Fácil de operar:
Detección manual en tiempo real, sencilla y conveniente
Composición de la máquina:
Cámara industrial y pantalla de visualización en tiempo real
Un componente importante del dispositivo, uno responsable de la obtención de imágenes y el otro responsable de la visualización de imágenes en tiempo real
Sistema de fuente de luz:
La combinación de una fuente de luz circular superior y una fuente de luz sin sombras inferior garantiza una visualización más clara de los resultados de detección.
Componentes estructurales:
1. Componentes de guía de alta precisión y de deslizador para una operación más fácil y suave;
2. Techo de vidrio templado con espejo;
3- Cuadro de acero inoxidable, resistente a la oxidación, resistente y duradero;
4Los componentes estructurales son anodizados en negro, que en general es hermoso y ligero.
Instrucciones de funcionamiento:
Preparación para el arranque
1. Confirme si el voltaje de entrada es correcto
2. Confirme si el enchufe de la caja eléctrica está fijo
3. Confirme que la conexión entre la cámara y la pantalla es correcta
4. Iniciación y depuración de pantalla de visualización
Encienda el interruptor de alimentación principal y el interruptor de pantalla de visualización
5. Instalación y uso del ratón
6Ajuste y uso de la pantalla de visualización
Cuando la pantalla de visualización está encendida y el ratón está conectado, haga clic derecho para mostrar la imagen que se muestra en la siguiente imagen a la derecha
Etapas de funcionamiento:
1. Encienda la energía y presione el botón [Power] en la parte inferior derecha del banco de trabajo
2Colocar la malla de acero a ensayar horizontalmente sobre la [Mesa de ensayo]
3Ajuste el brillo y el enfoque de la lente de la luz circular superior.
4Mantenga el reposabrazos y controle la dirección del eje XY para alinear la lente con cada posición a detectar.
5. Observe la pantalla de visualización en tiempo real para el juicio manual
Precauciones:
1. Al instalar la plataforma de ensayo, es necesario ajustar el nivel y fijar la copa de pie firmemente
2No coloque residuos en el carril de guía y en el banco de trabajo, y manténgalo en el horario previsto
3El riel de guía debe lubricarse regularmente.
4La máquina debe estar conectada a tierra de acuerdo con las regulaciones.
5La lente y la pantalla son instrumentos de precisión, con una ligera fuerza de control de movimiento.
Parámetros del producto:
| Proyecto | Especificaciones |
| Unidad de cámara | Cámara de calidad industrial de 200-2000W con píxeles FOV15 * 22mm |
| Monitoreo | Pantalla de 13 "HD |
| Iluminación aérea | Luz LED circular |
| Iluminación de fondo | Fuente de luz blanca sin sombras de gran superficie |
| El motor | Movimiento de las manos |
| Objeto de detección | De acero o de acero fino, de acero o de acero fino |
| Dimensión de la mesa de trabajo | Las medidas de ensayo se aplicarán en el caso de los vehículos de motor de las categorías M1 y M2. |
| Válvula de tensión | El valor de las emisiones de CO2 es el valor de las emisiones de CO2 de los combustibles renovables. |
| Peso de la máquina | Aproximadamente 50 kg |
| Dimensiones de la máquina | L810 mm x W770 mm x H1350 mm (altura que incluye la pantalla y las ruedas) |
